Precisionsverktyg för kabel- och ledningssökning – SuperCAT4+
Effektiv lokalisering av nedgrävda kablar och rörledningar
SuperCAT4+ är en serie avancerade sökverktyg och sändare utvecklade för att identifiera olika typer av nedgrävda installationer – både kablar och rör. Den är kompatibel med Radiodetections välkända C.A.T-gränssnitt, vilket gör den enkel att använda utan omfattande utbildning.
Modeller för olika behov:
-
CPS-modellen: Perfekt för olje- och gasledningar med katodiskt skydd. Den kan lokalisera den avjämnade signalen direkt utan extern sändare.
-
S-modellen: Spårar flera sonderfrekvenser, särskilt användbar för vatten- och avloppsledningar. Låg frekvens passar djupa gjutjärnsrör, medan högre frekvenser är bättre i störda miljöer som stadskärnor.
SuperCAT4+ hanterar även aktiva frekvenser som gör det enklare att identifiera och spåra olika kabeltyper i olika förhållanden. Höga frekvenser som 131 kHz eller 65 kHz är idealiska för isolerade kablar som telekablar, medan låga frekvenser används för att lokalisera kraftledningar på längre avstånd.
Inbyggda säkerhetsfunktioner
Dynamic Overload Protection
Skyddar utrustningen från elektriska störningar nära t.ex. transformatorstationer eller högspänningsledningar, där andra enheter ofta misslyckas.
StrikeAlert
Varnar vid risk för grunda kablar i både Power- och Active Line-lägen. Många kabelskador sker på grund av oväntat grunt dragna ledningar.
TRUDEPTH
Visar korrekt djup endast när enheten är rätt positionerad ovanför kabeln, röret eller sonden – för maximal precision.
Real Sound
Ljudsignaler baseras på verkliga detekterade frekvenser. Du kan enkelt särskilja mellan radiosignaler, strömsignaler och aktiva signaler – vilket gör det lättare att identifiera rätt ledning även i komplexa miljöer.
Användningsområden
Lokaliserar rörledningar som skyddas av ett katodiskt skyddssystem
Optimerad för metallrör inklusive de som använder likriktade strömmar som en del av sitt katodiska skyddssystem. CPS-signalen kan lokaliseras och spåras utan att det krävs en extra sändarsignal till ledningen.
Sammanfattning av funktioner för SuperCAT CPS
*Välj mellan M (metrisk) eller I (imperial) lokalisator-modeller
** Nätfrekvens och motsvarande aktiv lågfrekvens bestäms av modell (50Hz – 640Hz och 60Hz – 512 Hz)

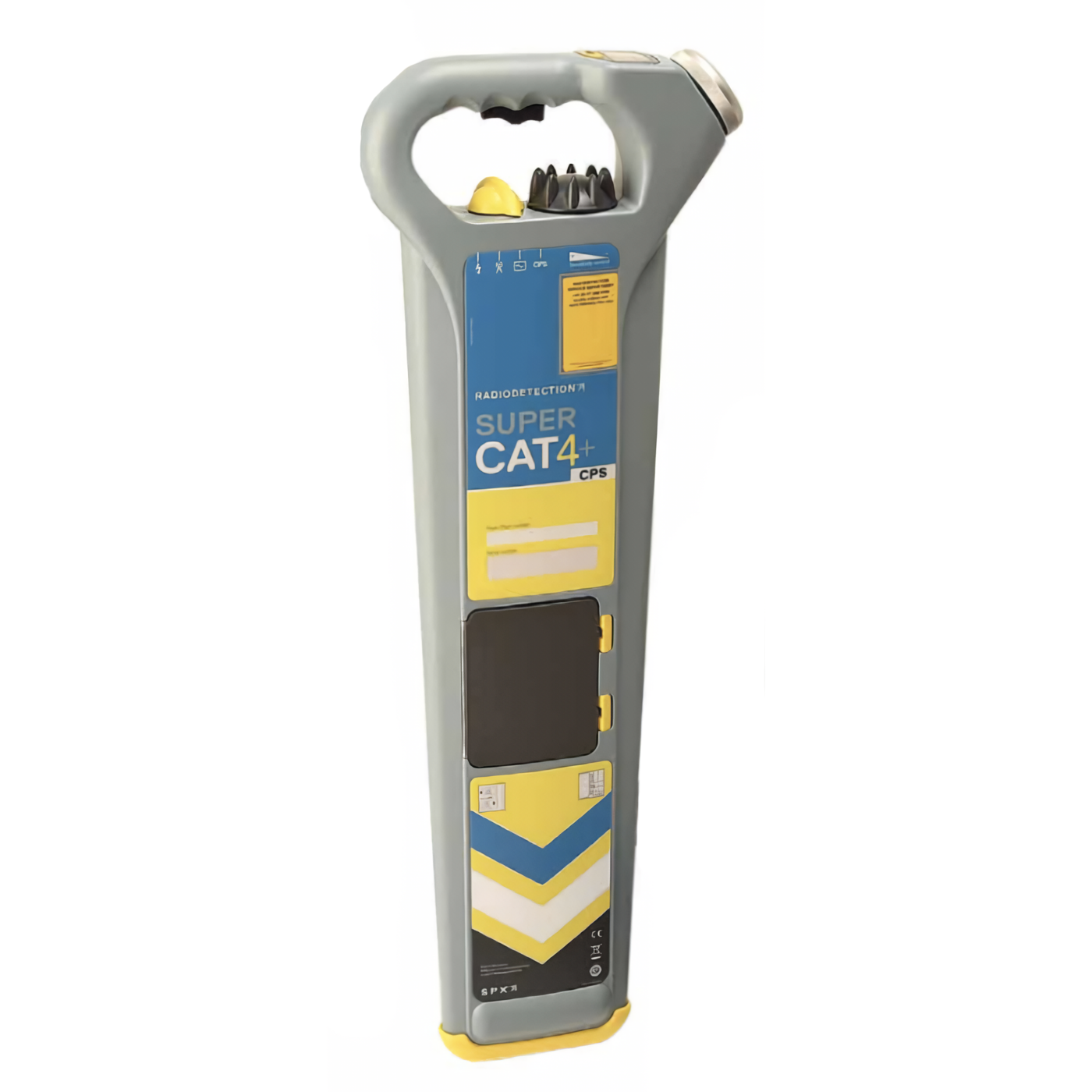

CPS
SuperCAT4+ CPS-modeller är optimerade för att detektera CPS-signaler, vilket möjliggör spårning av skyddade ledningar utan att koppla bort likriktare.
Hitta vatten- och avloppsledningar
SuperCAT4+S och T1-512/640
För utmaningen att detektera och spåra nedgrävda ledningar, lokaliserar SuperCAT4+ S det bredaste utbudet av sonde-frekvenser.
Dessutom kan en aktiv 33kHz-frekvens appliceras på en Flexitrace med hjälp av T1-512/640 för kontinuerlig signalspårning.
Sammanfattning av funktioner för SuperCAT S
*Välj mellan M (metrisk) eller I (imperial) lokalisator-modeller
** Nätfrekvens och motsvarande aktiv lågfrekvens bestäms av modell (50Hz – 640Hz och 60Hz – 512 Hz)
Sonder möjliggör noggrann spårning av icke-metalliska rör, djupbestämning och exakt identifiering av blockeringar.
Flexitrace
Anslut T1 till en Flexitrace för att sända en kontinuerlig spårsignal från icke-metalliska rör och kanaler.
Upptäck ett brett utbud av ledningar och kablar
SuperCAT4+ och T1-serien
Utformad för att klara de krävande miljöerna inom byggindustrin, kan denna multianvändarlokalisator användas med ett brett sortiment av sonder och tillbehör.
SuperCAT4+ är kompatibel med alla T1-sändare. Högre frekvenssändare rekommenderas för kablar med hög impedans. Lågfrekvenssignaler färdas längre på tjänster med låg impedans.
Sammanfattning av funktioner för SuperCAT+
*Välj mellan M (metrisk) eller I (imperial) lokalisator-modeller
** Nätfrekvens och motsvarande aktiv lågfrekvens bestäms av modell (50Hz – 640Hz och 60Hz – 512 Hz)
Signalklämma
Applicera säkert en T1-signal på ett rör eller en spänningsförande kabel upp till 125 mm/5” i diameter utan att avbryta strömförsörjningen.
Direktanslutning
Den mest effektiva metoden för anslutning till ventil, mätare, kopplingsdosa eller annan åtkomstpunkt – så länge tillgång finns.
Induktion
Applicera enkelt en sändarsignal till ett rör eller en kabel när direktanslutning eller signalklämma inte är möjlig.
