Quick-Lock system

Leveranstid: leveransbesked ges vid beställning

Artikelnr: quick-lock Kategorier: ,

Beskrivning

Quick-Lock system – mer än bara en reparationsmetod för dikesfri avloppsrehabilitering

Quick-Lock-systemet är mycket mer än bara en reparationsprocedur. Det patenterade Quick-Lock-Systemet baserat på kompression och de hållbara materialen V4A rostfritt stål och EPDM har bevisat sig i renovering av rör under många år. Förutom den klassiska applikationen som reparationsmetod vid avloppsrehabilitering, används Quick-Lock-systemet även för anslutning av rörledningssystem och för rehabilitering av gångbara avlopp.

Quick-Lock-systemet har framgångsrikt använts i många år som en reparationsmetod för sluten avloppsrehabilitering. Grunden för utveckling och produktion är kvalitet och hållbarhet. Positiv långvarig erfarenhet från kunder och Quick-Lock-användare över hela världen garanterar dig också rörrehabilitering på högsta nivå med Quick-Lock. De säljer nu det patenterade Quick-Lock-systemet över hela världen.

Mer om Quick-Lock kan du ta reda på i detta videon

Funktionsprincip

  • Quick-Lock-systemet tätar och stabiliserar det skadade området på ett rent mekaniskt sätt, utan konstruktionskemikalier och oberoende av rörmaterialet.

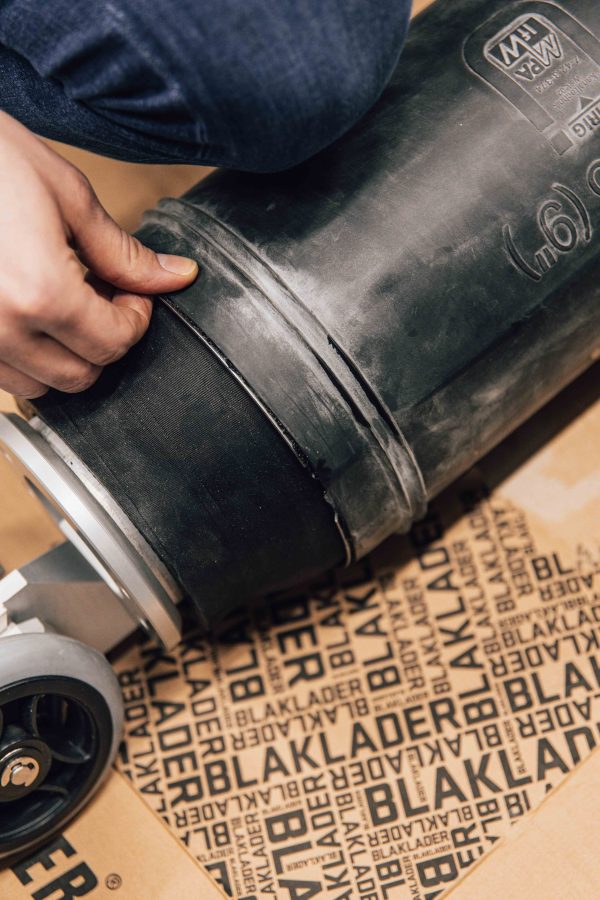

  • Den patenterade Quick-Lock-förslutningen säkerställer säker kompression av EPDM-tätningen.
  • Hylsan förblir elastiskt stödd efter renoveringen och absorberar rörledningarnas rörelser.
  • Vid längre skadade sträckor placeras Quick-Lock-manschetterna i serie efter varandra.

Krav

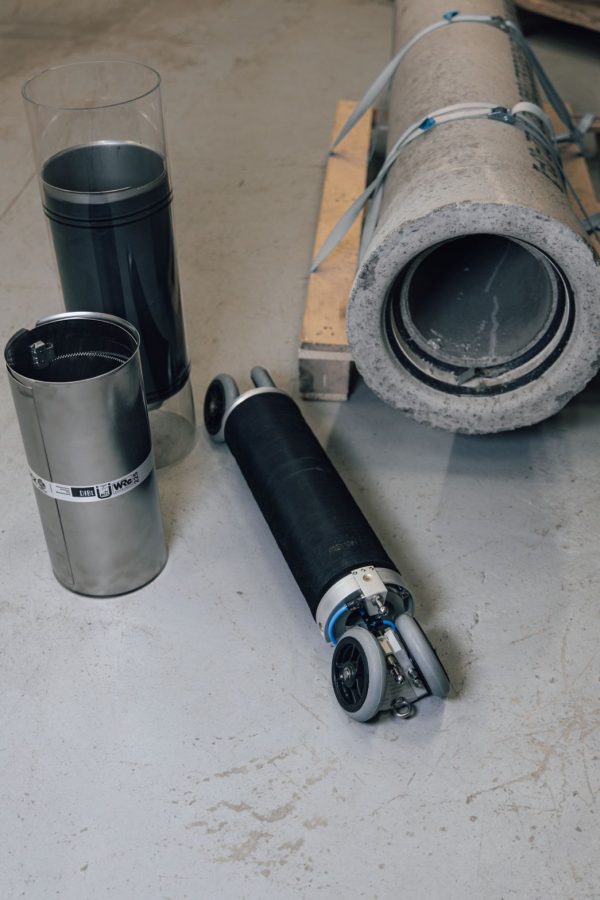

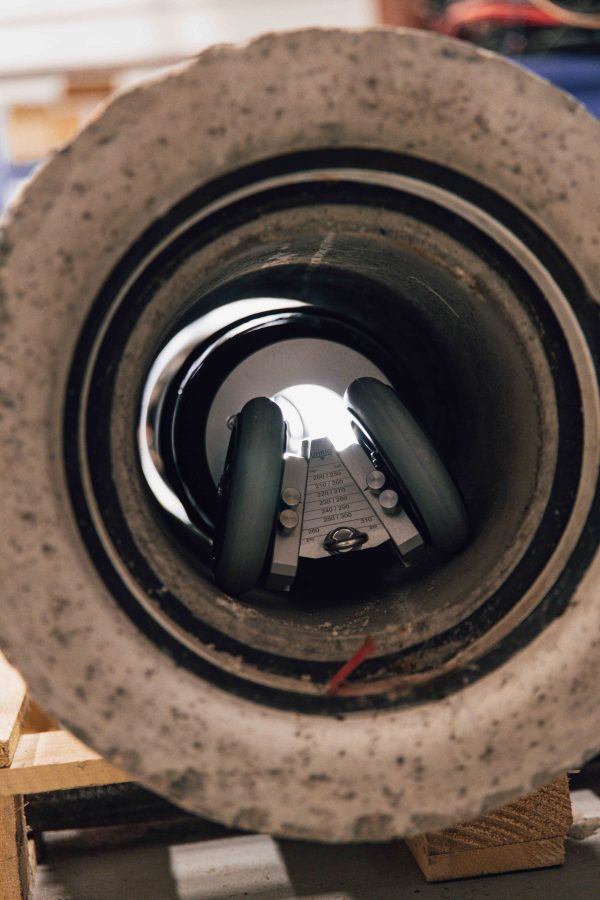

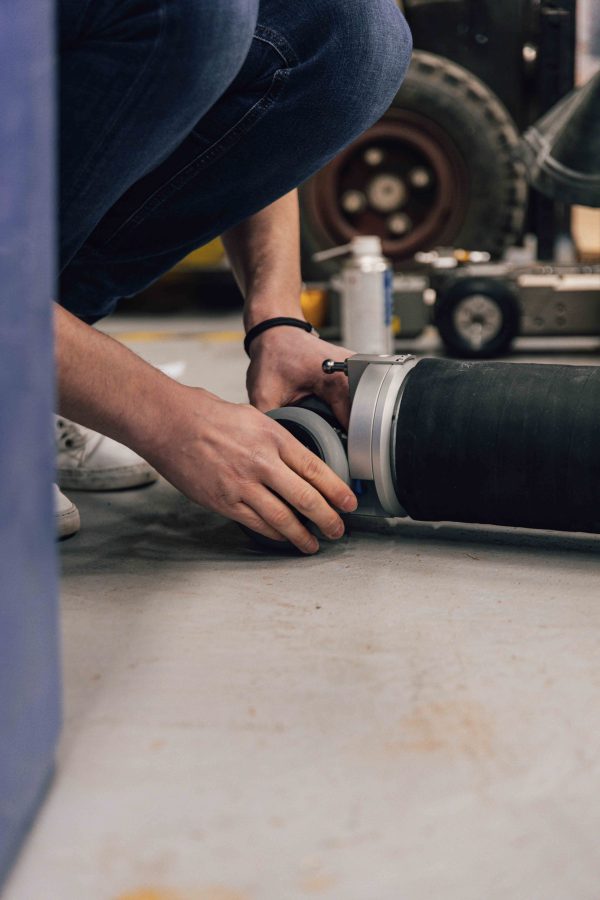

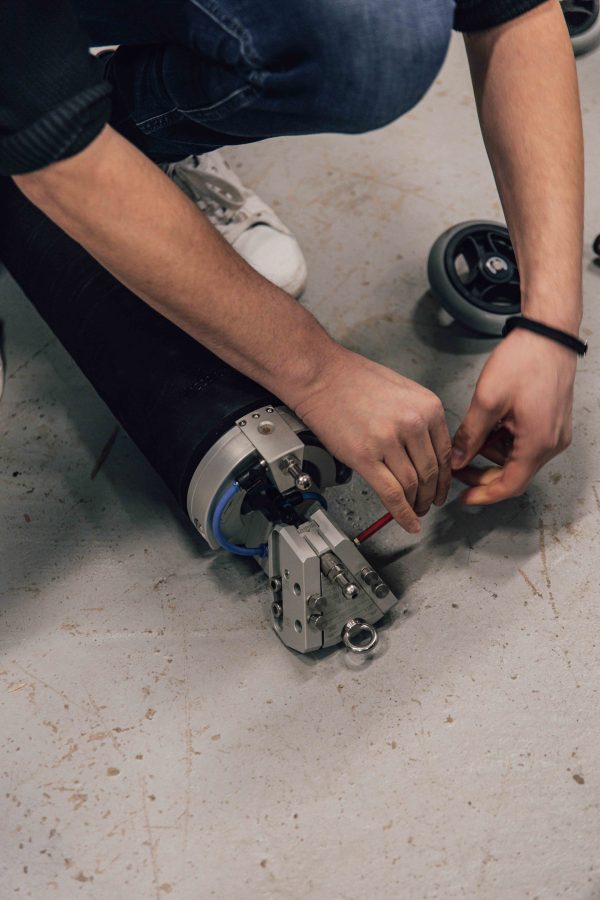

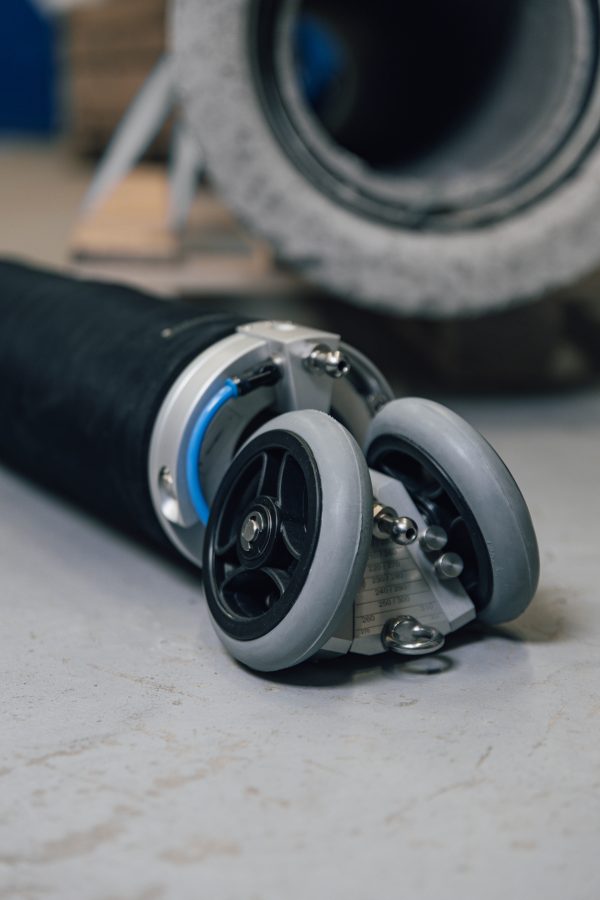

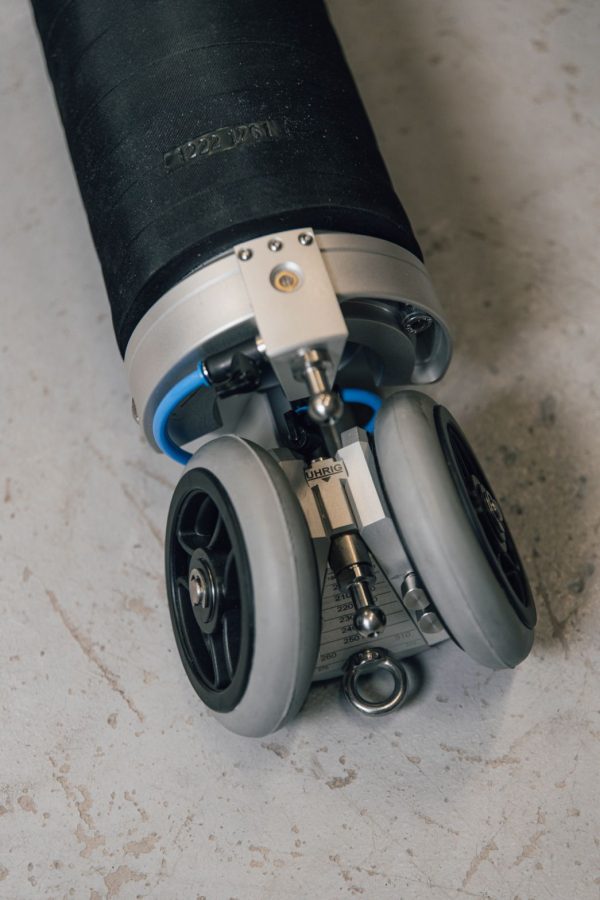

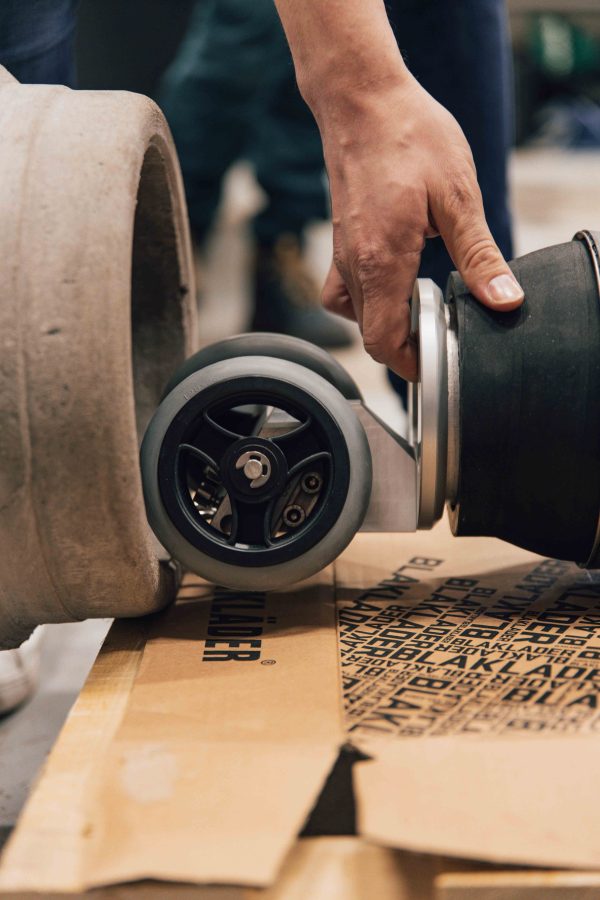

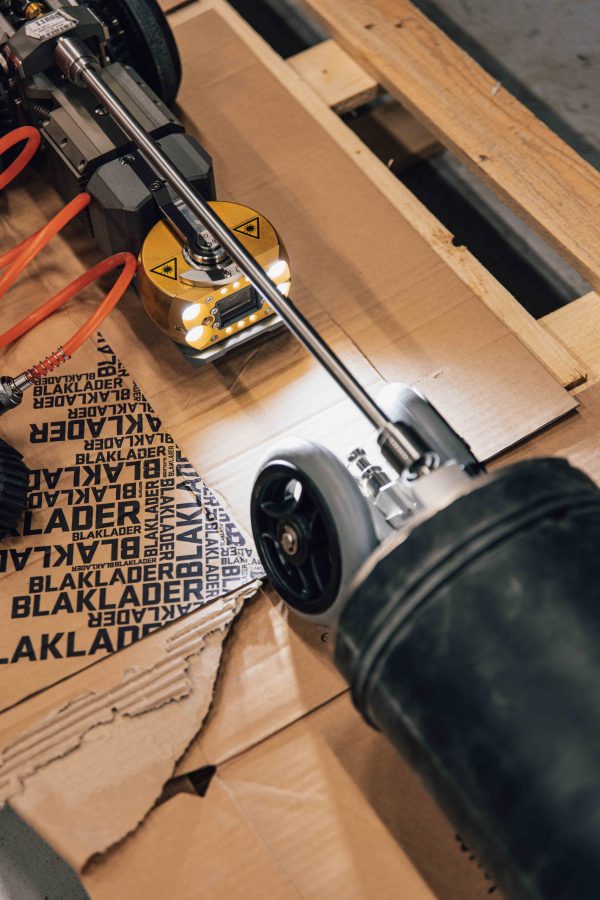

  • Quick-Lock-manschetten flyttas med hjälp av en avloppskamera eller ett robotsystem, med en kompressor och Quick-Lock offsetpacker.

Systemfördelar

  • Enkel flyttprocess
  • Slitstarka material VA4 rostfritt stål och EPDM ledade lager
  • Inga byggkemikalier
  • Byggregler godkänd
  • Typ statiskt gammalt rör skick II
  • Spolbeständig enligt DIN 19 523
  • Låga investeringar i systemteknik

Tillämpningsområde

Quick-Lock-manschetten har ett brett användningsområde. Vare sig det är horisontellt eller vertikalt, över eller under vattennivån, det spelar ingen roll för Quick-Lock-manschetten. Tack vare den höga kvaliteten och motståndskraften hos de använda materialen kan Quick-Lock inte bara användas vid rehabilitering av avlopp, utan även inom dricksvattensektorn eller för industriella applikationer.

Stängd avloppsrehabilitering

Quick-Lock-systemet kan framgångsrikt implementeras för många typer av skador:

  • Rivsystem
  • Splittring
  • In- och exfiltration
  • Rotintrång
  • Läckage
  • Stänger blindinlopp

Om skademönstret är längre än förseglingsområdet för en enskild manschett, kan Quick-Lock-manschetterna radas ihop i det oändliga. Den överlappande gummitätningen säkerställer att det inte finns några läckor.

Industriell tillämpning

Materialen som används för Quick-Lock-manschetter, V4A rostfritt stål och EPDM, har en hög motståndskraft mot korrosion och värme. Detta resulterar i ett brett spektrum av möjliga tillämpningar inom området för industriella rörsystem. V4A rostfria stål 1.4404 som används kan även användas i begränsad omfattning med höga föroreningskoncentrationer av syror och alkalier. EPDM kan användas vid temperaturer upp till 120 grader och står emot höga koncentrationer av syror och alkalier. Innan Quick-Lock används i industriella applikationer måste motståndet hos V4A rostfritt stål och EPDM-tätningen testas med hjälp av en avloppsvattenanalys.

Mobil-app

Skulle en byggarbetsplats inte vara tillgänglig med rehabiliteringsbilen, t.ex. på deponier, banavloppssystem eller tunneldränering kan Quick-Lock användas på mobil basis tack vare den transportabla utrustningen.

Dräneringsområde

Quick-Lock-manschetter kan tillverkas i perforerad design för användning i brunnar, horisontella brunnar och sipprör. Rörsystemets sippkapacitet bibehålls också och statiken återställs.

Förtätning och förstabilisering

Vid extrem infiltration eller statisk stabilisering kan Quick-Lock användas som förtätning innan rörbeläggningsåtgärder. Quick-Lock-manschetten syns knappt under fodret.

Tryckrörledningar

Quick-Lock-systemet kan användas i tryckledningar med ett internt tryck på upp till 10 bar.

Specifikationer

Material

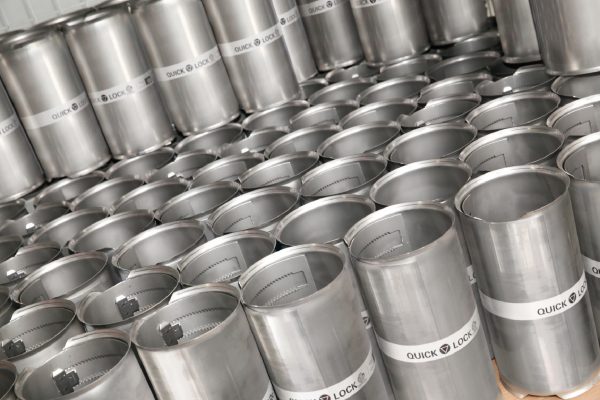

Materialen som används här, V4A rostfritt stål och EPDM-gummi, har visat sig vara i rörledningskonstruktion i årtionden. Materialet i rostfritt stål 1.4404 (316L) är nästan oändligt hållbart i avloppsvatten.

Gummitätningen av EPDM motsvarar den aktuella tekniken inom tätningsteknik inom rörledningskonstruktion med mycket hög förväntad livslängd och mycket hög motståndskraft.

För speciella tillämpningar inom industri, raffinaderier och saltvatten förser vi dig gärna med manschetter av rostfritt stål i speciallegeringar på begäran. För detta ändamål erbjuder vi en gummitätning i NBR-kvalitet för applikationer med oljor, fetter & kolväten. För dricksvattenapplikationer erbjuder vi en dricksvattentätning med KTW-godkännande.

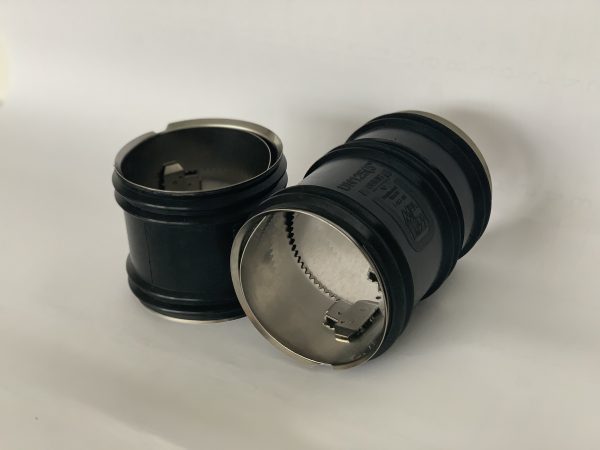

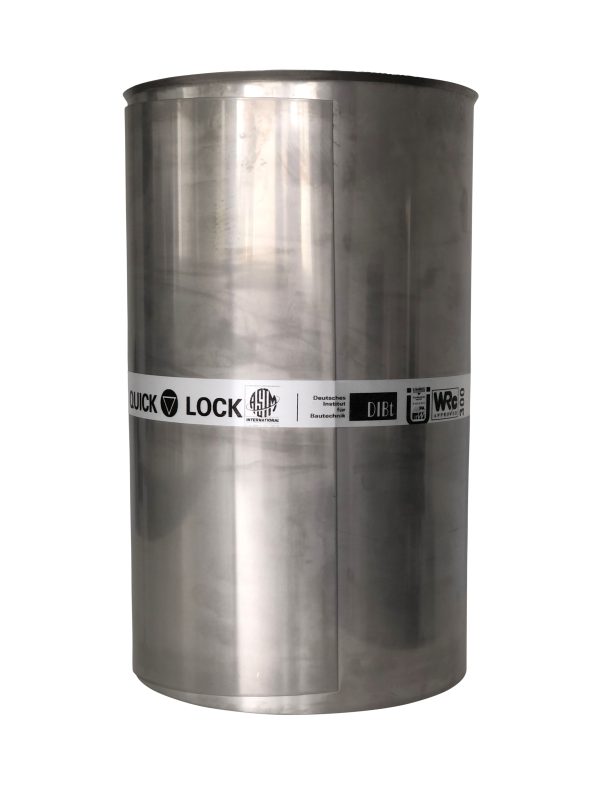

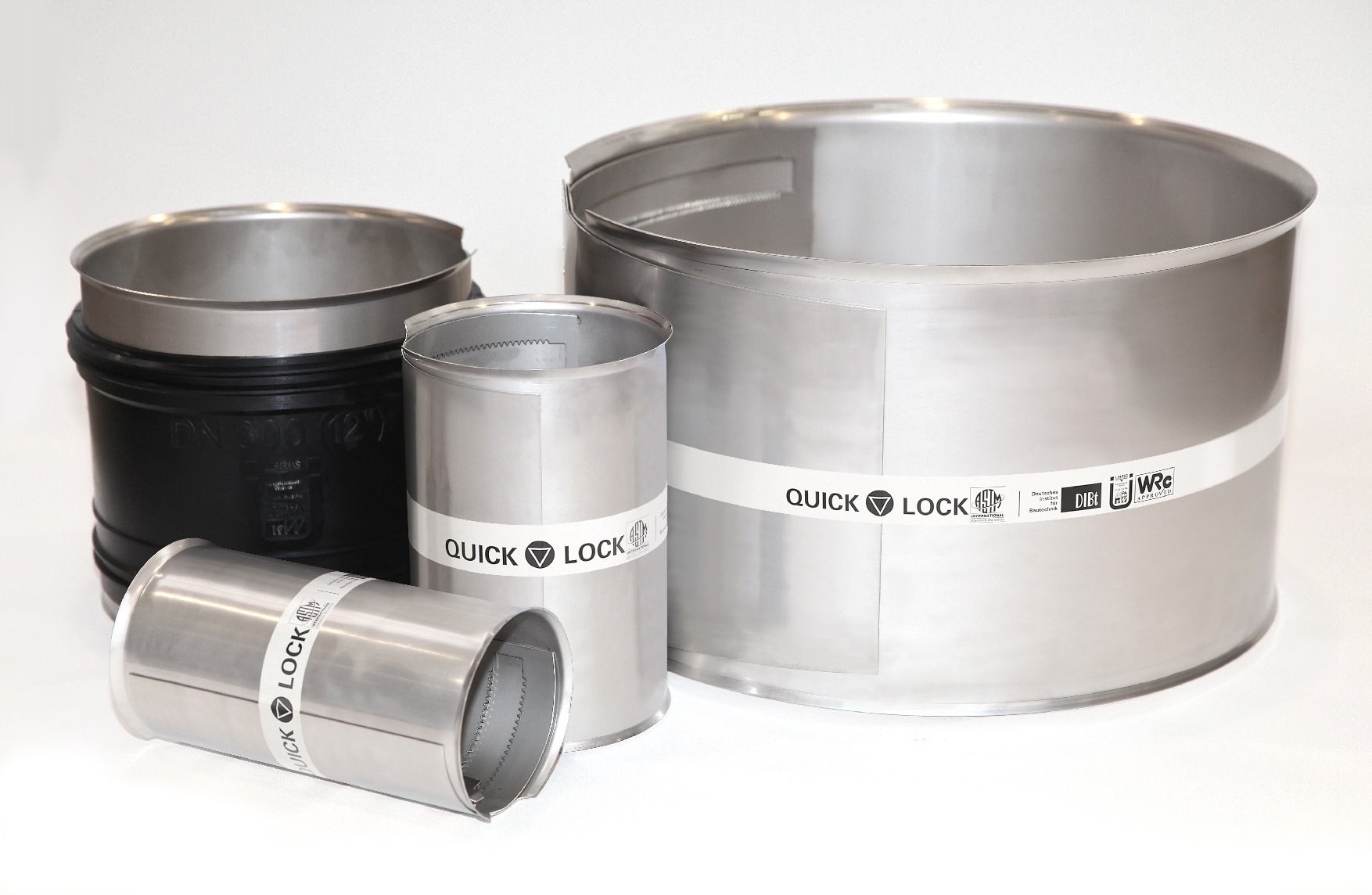

Quick-Lock-manschetterna finns i två konfigurationer:

  • Variant 1: Total längd 400 mm, diameter DN 150-400, inre rörtryck 10 bar, yttre rörtryck 1,5 bar
  • Variant 2: Total längd 500 mm, diameter DN 450-800, inre rörtryck 10 bar, yttre rörtryck 1,5 bar

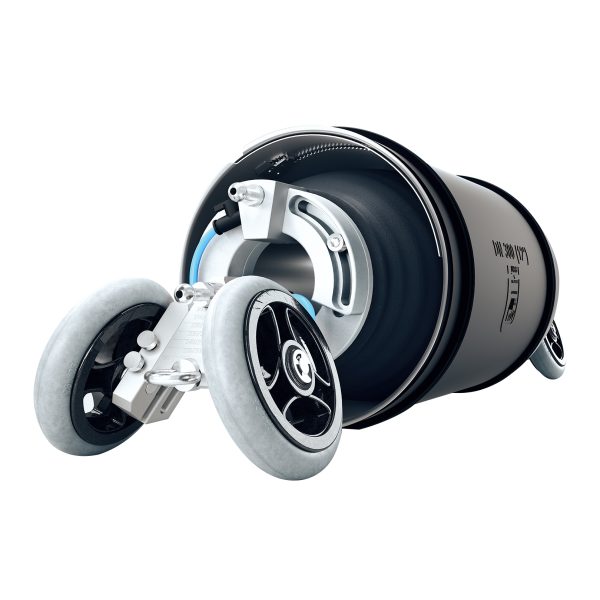

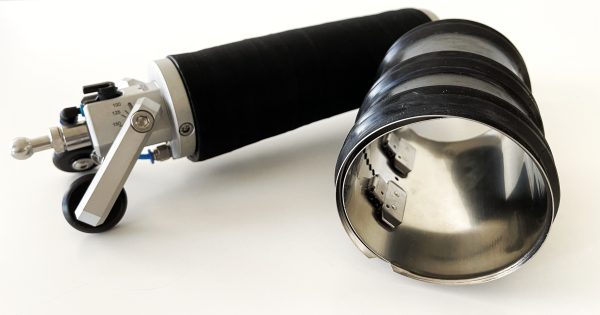

Quick-Lock-manschetterna måste installeras med respektive Quick-Lock offsetpackare; detta är det enda sättet att garantera kvalitetsservice. Vi kan förse dig med ett stort antal specialmått för icke-standardiserade invändiga rördiametrar. För applikationer inom tryckrörsrehabilitering ger vi dig gärna råd personligen. Vid skador i dräneringsledningar eller filterrör finns Quick-Lock som perforerad manschett.

Kvalitet och bevis

Förutom en högkvalitativ produkt sätter vi högsta värde på professionell tillämpning av våra tjänsteleverantörer. Reparation av spillvattenledningar och avlopp med hjälp av innermanschetter regleras i det nya databladet DWA M 143-5.

Quick-Lock har godkänts av det tyska institutet för byggteknik (DIBt) sedan 2005. Godkännandet reglerar kvalitetssäkringen av Quick-Lock-systemet med alla dess komponenter. Vi övervakas externt två gånger om året av Darmstadt Materials Testing Institute.

Kraven på högtrycksspolningsmotstånd hos rör- och rehabiliteringssystem regleras i DIN 19523. Enligt denna standard uppfyller Quick-Lock-systemet samma krav som ett nylagt rörsystem. 60 spolsekvenser med ett tryck på 110 bar vid munstycket och ett efterföljande läckagetest var kraven som uppfylldes.

Genom att använda Quick-Lock-systemet återställs rörets stabilitet. Quick-Lock är det enda partiella rehabiliteringssystemet med typ statik för gammalt rörtillstånd II, baserat på ett hydrostatiskt vattentryck på 5 m vattenpelare med dubbel statisk säkerhet.

Ytterligare information

Tillverkare

TvbTech

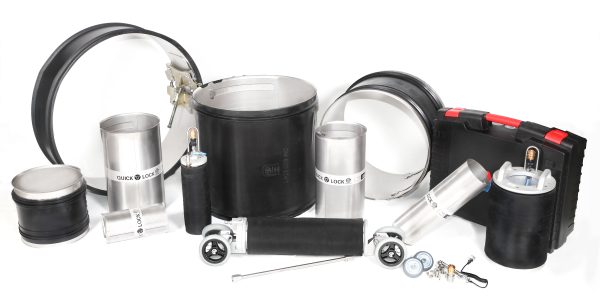

Produktutbud

Quick-Lock Sweves
