CamBoss 150 IV


Leveranstid: 8 – 10 veckor efter påbörjat projekt

Artikelnr: ibos-camboss-150-iv Kategori: Etikett:

Beskrivning

iBos Camboss 150 IV

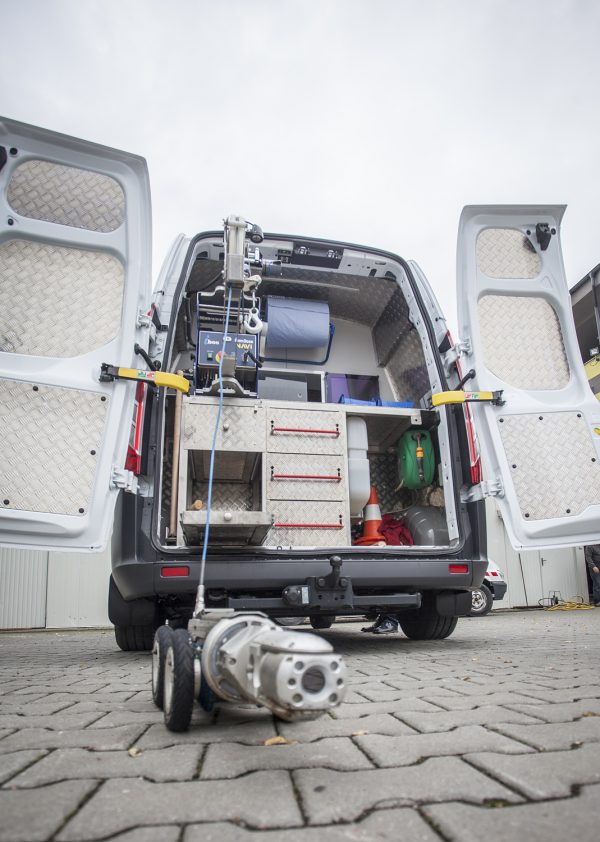

Ny kamerasystemserie CamBoss 150_IV finns tillgänglig som bärbar eller fast integrerad i ett fordon.

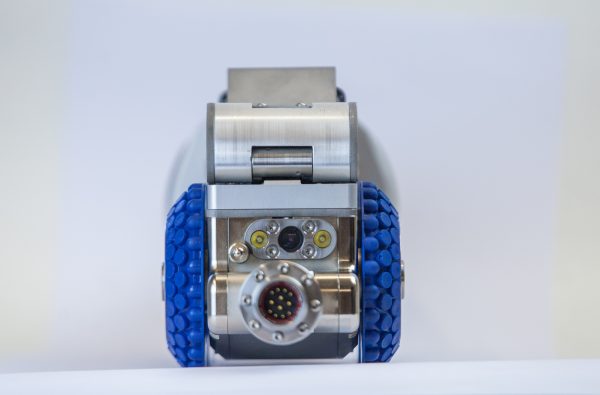

Användningsområdet är DN 150 – DN 1000. CamBoss-kameratraktorn har två motorer med högpresterande 100 W (borstlösa schweiziska motorer av senaste generationen), vilket möjliggör enkel svängning och kontroll. Tack vare den bakre kameran med känslighet 0,025 lux är vägen ut från röret lättare.

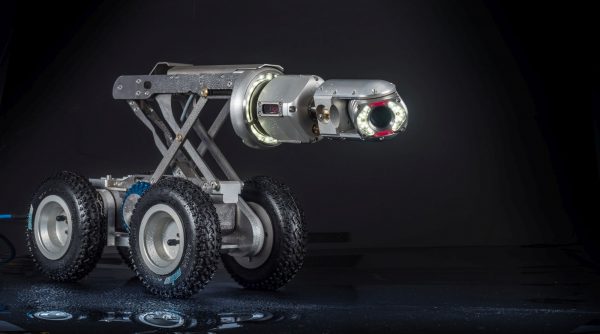

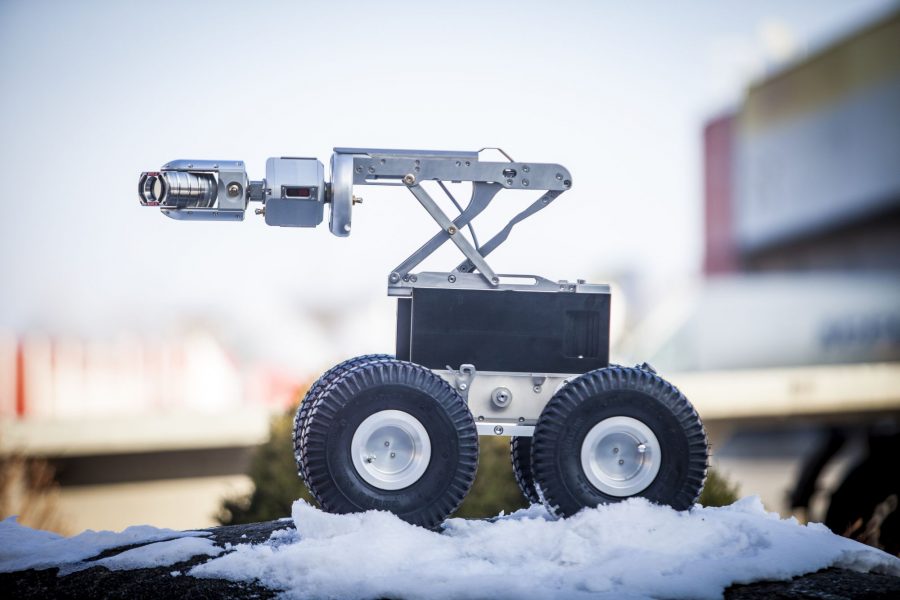

Höglyftande strömavtagare, på vilken kamerahuvudet är monterat, gör det möjligt att lyfta kameran upp till rörledningsaxeln, vilket tillsammans med LED-extraljusen gör det möjligt att göra rörövervakningen snabbt och i hög kvalitet. Hjälpchassit bestäms för större diametrar. Camera CamBoss IV erbjuder en ny lösning av bakre skarv med enklare tätning jämfört med tidigare modell. Styrningen är möjlig att utöka med adapter för styrning av skärroboten.

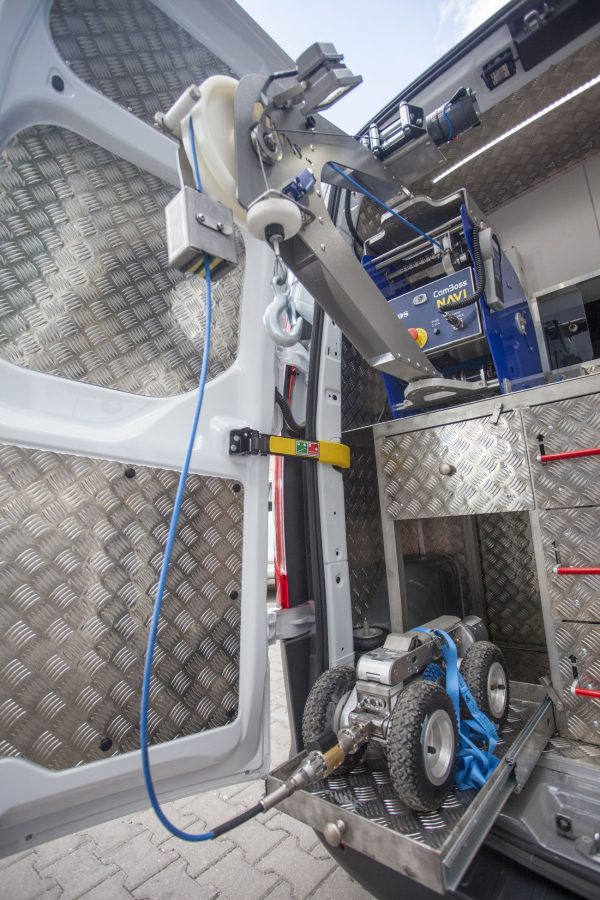

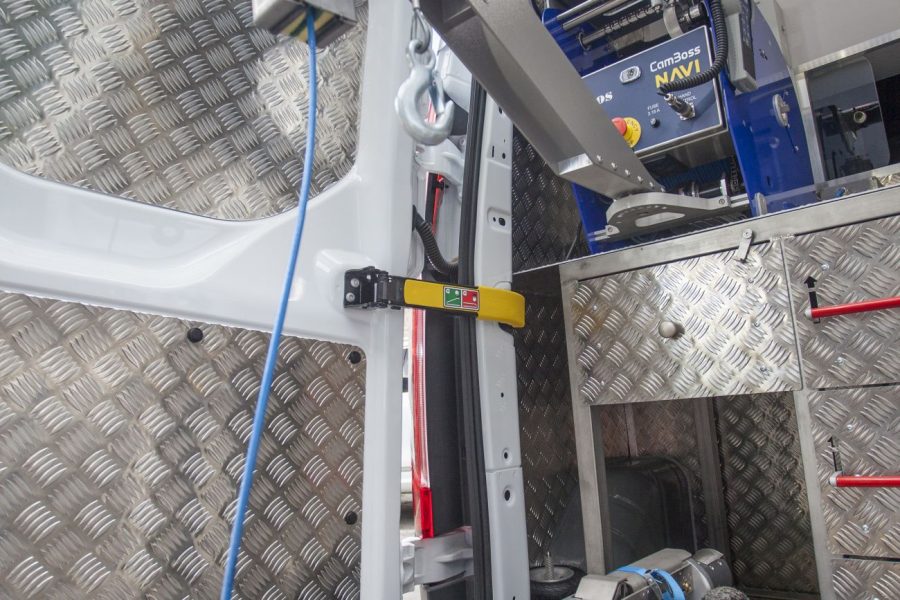

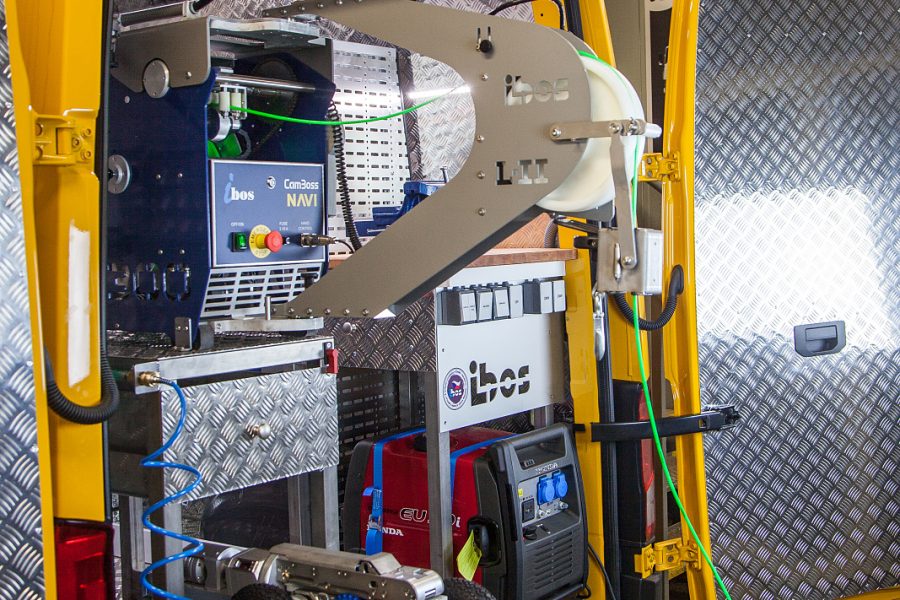

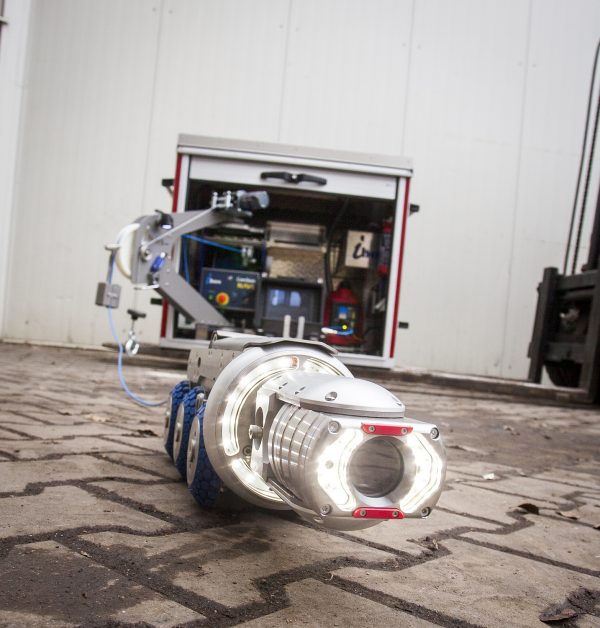

CamBoss-rullen kan levereras med en kabellängd från 200 till 500 m. Det är en helautomatisk rulle, vars mobila version är utrustad med hanteringshjul och utskjutande handtag. I fallet med den integrerade kameran kan rullen förses med en sänkarm för kameratraktorn. Kontrollboxen (eller integrerad panel) är PC-styrd, den innehåller självklart hela mjukvaran inklusive DigiCAN dräneringsprogramvara.

På begäran finns sökrobotarna och kamerorna som explosionssäkra versioner med testcertifikat enligt 2014/34/EU.

Klicka på bilden

SÖKALTERNATIV

iBos, TV-buss, TV minicam buss, TV mini van, CCTV mini van, Inspektion buss, Mercedes Benz Vito, VW transporter, Ford transit

Specifikationer

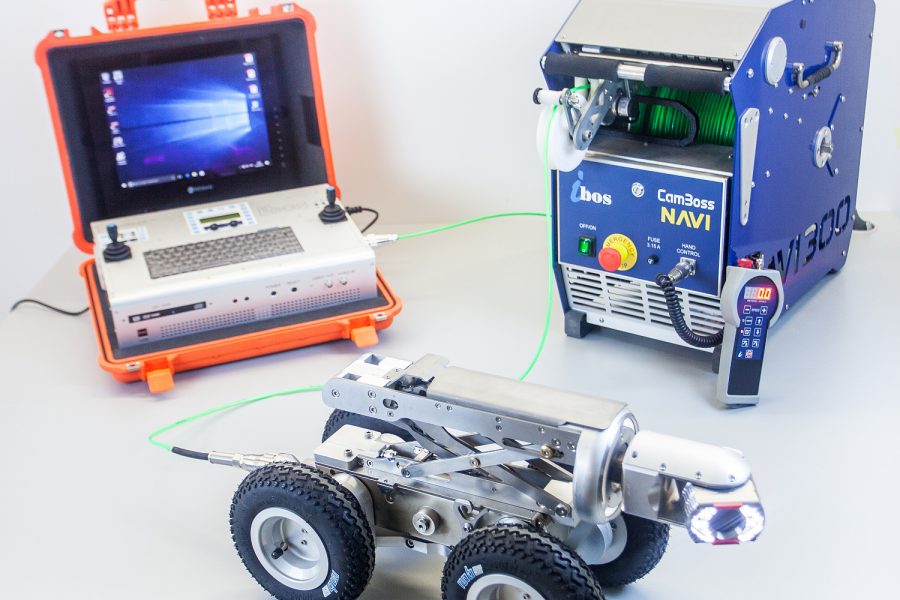

Styrenhet/inbyggd enhet

Varianter:

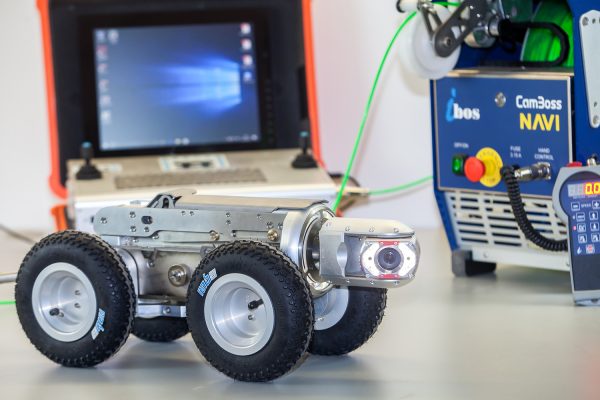

  • CamBoss kontrollenhet – 15” LCD industriell färgdisplay, ingångar DVI och CVBS, visning av faktisk video Bild med möjlighet att byta till PC-läge, valfri SW DigiCAN (visning av datum, tid, mätning av avlindad kabellängd, lutning, svängning, rotation, tryck etc.) och skapande av dokumentation till skadade ställen. Vikt ca. 16 kg, mått ca. 400×570×450 mm
  • ReBoss CB USB – strömförsörjning 230V AC / AKU, 10´´ LCD industriell färgmonitor 800×600, mått ca. 340×300×150 mm
  • Inbyggd CamBoss – 22”  industriell färgskärm, ingångar DVI och CVBS, visning av faktisk videobild med möjlighet att byta till PC-läge, valfri SW DigiCAN (visning av datum, tid, mätning av avlindad kabellängd, lutning, svängning, rotation, tryck etc.) och skapande av dokumentation till skadade ställen
  • Det är möjligt att utöka styrningen med adapter för styrning av elektrorobot

Programvara

  • Styrenheten kan utrustas med SW enligt dina önskemål. Du kan välja mellan olika moduler, som till exempel:
  • Basic – videoinspelning och rapportskapande enligt EN13508–2
  • Fotoprotokoll
  • Ovalitet
  • Laser – mätning av sprickor
    Mätning av nivåhöjd och sediment
  • Lutning
  • Mätning av diameter och ovalitet
  • Interaktivt protokoll
  • Kontinuerlig ovalitet
  • ISYBAU XML
  • Uppsättning av alla program PRO

Trumma

Varianter

  • NAVI200 – automatisk motorrulle, styrremskiva för att minska belastningen på kabeln, sensor för mätning av längden på avlindad kabel, resistent mot vattenstänk, kapacitet max. 200 m kabel. Rullan inkluderar fjärrkontrollen handkontroll, som möjliggör styrning av larvband och kamera
  • NAVI300 – automatisk motorrulle, styrremskiva för att minska belastningen på kabeln, sensor för mätning av längden på avlindad kabel, motståndskraftig mot vattenstänk, kapacitet max. 300 m kabel
  • NAVI500 – automatisk motorrulle, styrremskiva för att minska belastningen på kabeln, sensor för mätning av längden på avlindad kabel, resistent mot vattenstänk, kapacitet max. 500 m kabel

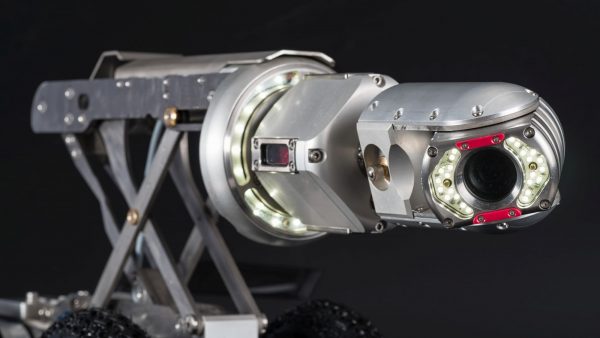

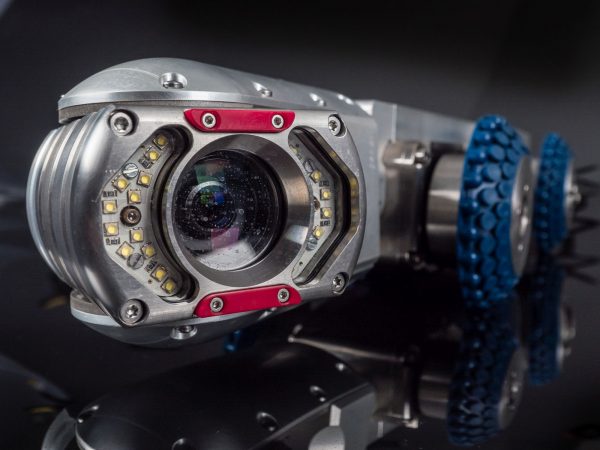

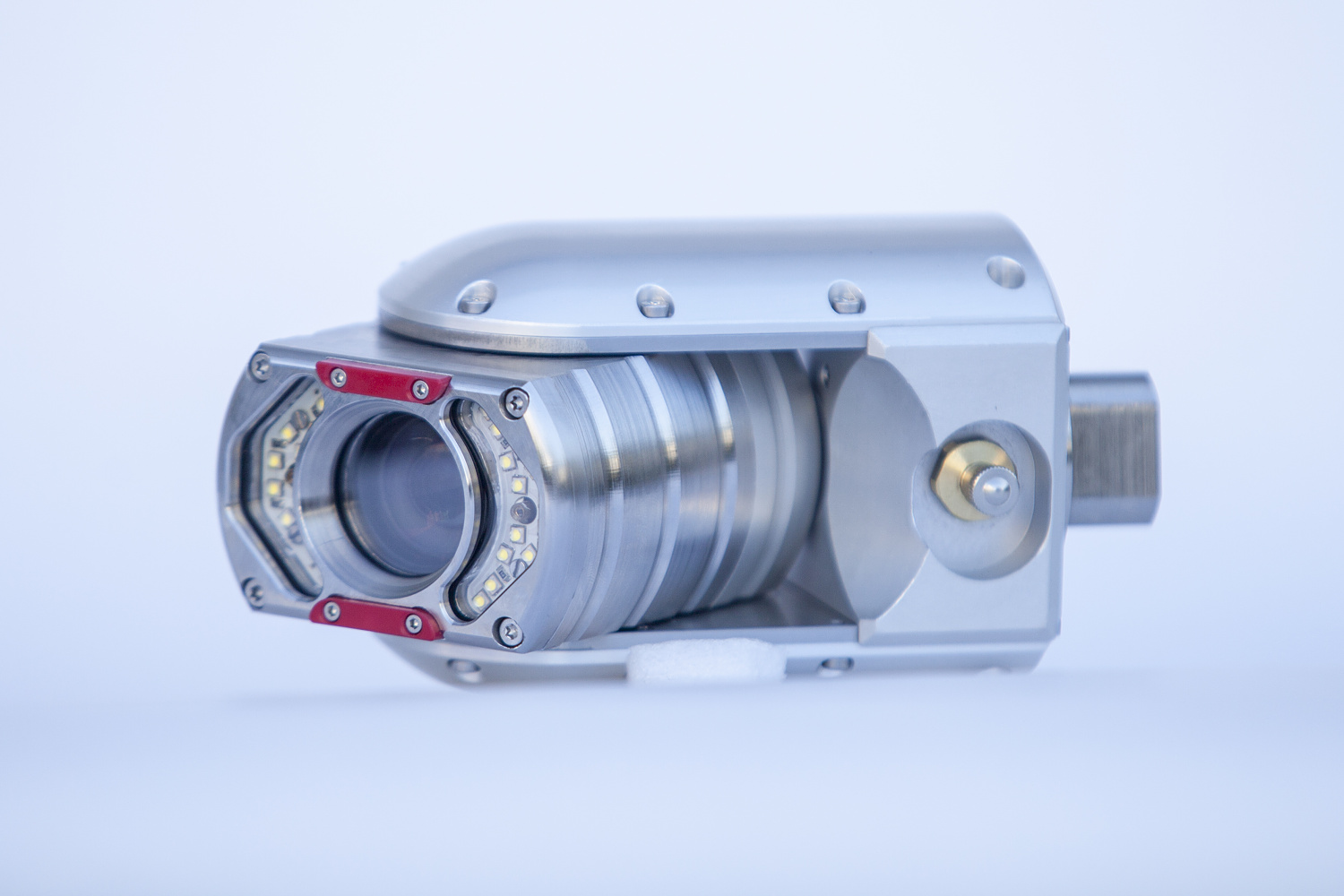

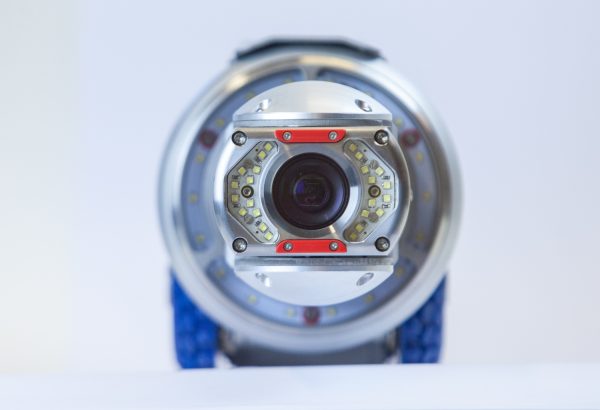

Kamerahuvud KZ95

  • Färg CCD-kamera
  • Upplösning 570 000 pixlar
  • Ljuskänslighet 0,15 lux
  • Sväng 2×120°, rotation 360° (oändligt)
  • 24× LED-lampor med hög ljusstyrka
  • Zoom – 10× optisk + 12× digital
  • Vikt ca. 2,08 kg
  • Längd 173 mm, diameter 90 mm

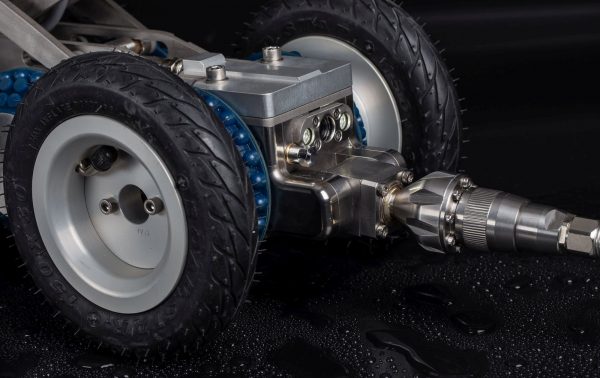

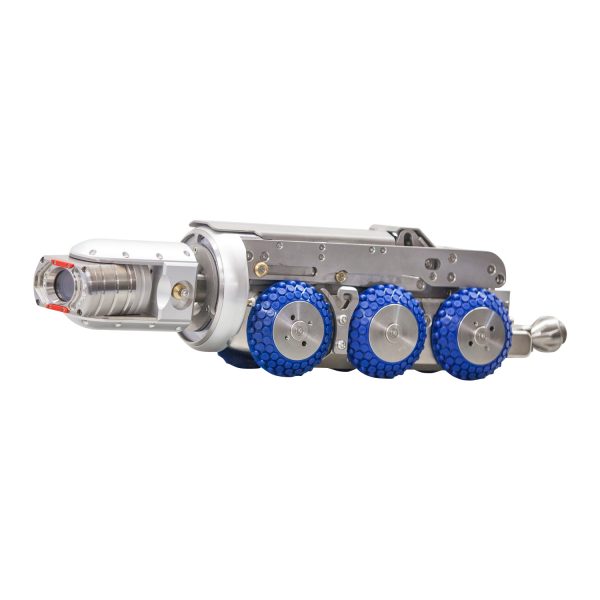

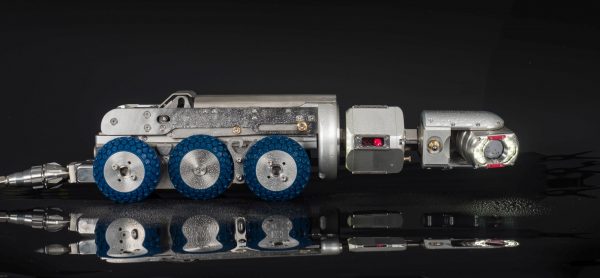

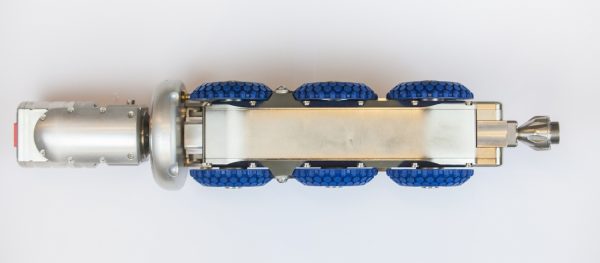

Kameracrawler

  • Effekt 6×6
  • 2 motorer 2×100 W med funktion av vridning och automatisk balansering för att förhindra
  • vältning
  • Inkl. 1 set grundhjul
  • Längd ca. 420 mm
  • Vikt ca. 12,7 kg

Tillbehör

  • Lasrar för kamerahuvud för mätning av sprickor, hål och anslutningar i rör
  • Ovalitetsmodul för kontinuerlig mätning av rörets ovalitet
  • Elektrisk strömavtagare med LED-ljus 20 W
  • Manuell lyftarm

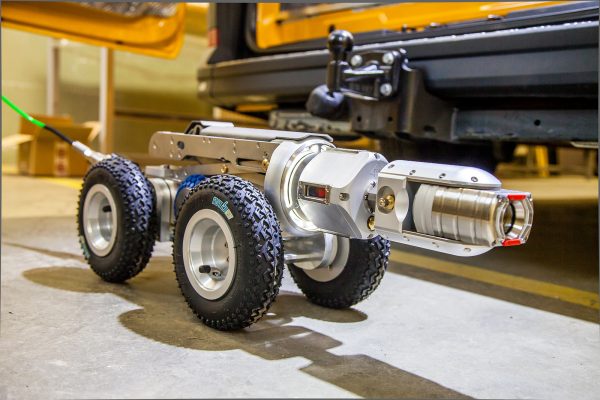

  • Hjälpchassi för rörövervakning DN 400 – 1000
  • Sonde 33 kHz för att bestämma en kameraposition i röret upp till 3 m djup
  • Hjuluppsättning för olika diametrar och röryta
  • Övre styrning för äggformade rörprofiler
  • Och andra
